投稿日： 2026年04月07日
「もの再生や」金属加工屋のまさ吉こと、 有限会社林鐵工所web担当の林です。
「もの再生や」は“図面のない部品”や“どうしても調子の悪い部品”をそのまま作ったり修理再生したりしています。
今回は経年摩耗してしまった部品を修理できないかというご依頼でした。
摩耗や欠損部が大きいので、材質を変更した上での新規製作をご提案しました。
いつものように
採寸 → 図面作図 → 加工 → 表面処理（必要な部品は）
の流れです。

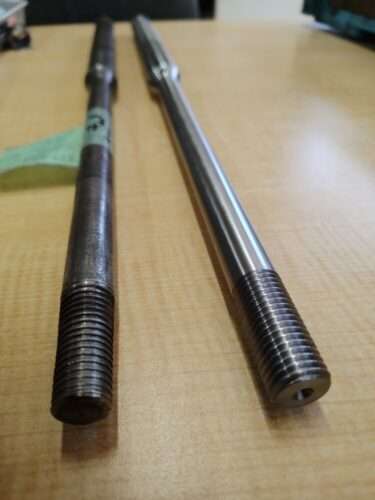

その１）シャフト
ベアリングがハマる部位が摩耗しているので、非調質鋼を使用して製作。
その２）ブッシュ
内外径ともにハメアイですが、外径のキー部の欠損が大きいです。
キー自体のハメアイをキツメにして、これまた非調質鋼を使用して製作。
その３）ツバ付ピン
ネジ部が無くなっちゃってますね。
これはそのまま一般炭素鋼で製作。

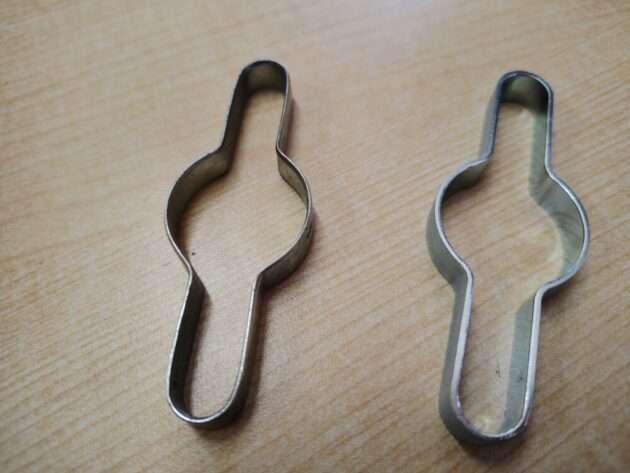

その４）ガイド（試作）
左がオリジナル部品。本来プレスでの製作でしょうね。
でも金型を製作していたら費用が合わないと思うので、切削などで製作（右）。
ペラペラですが、何とか形になりました。使ってみてくださいませ。
今回は以上４部品。
図面がないからと諦めないで、気軽にご相談くださいね。
